计算机如何做加法
半加器与全加器

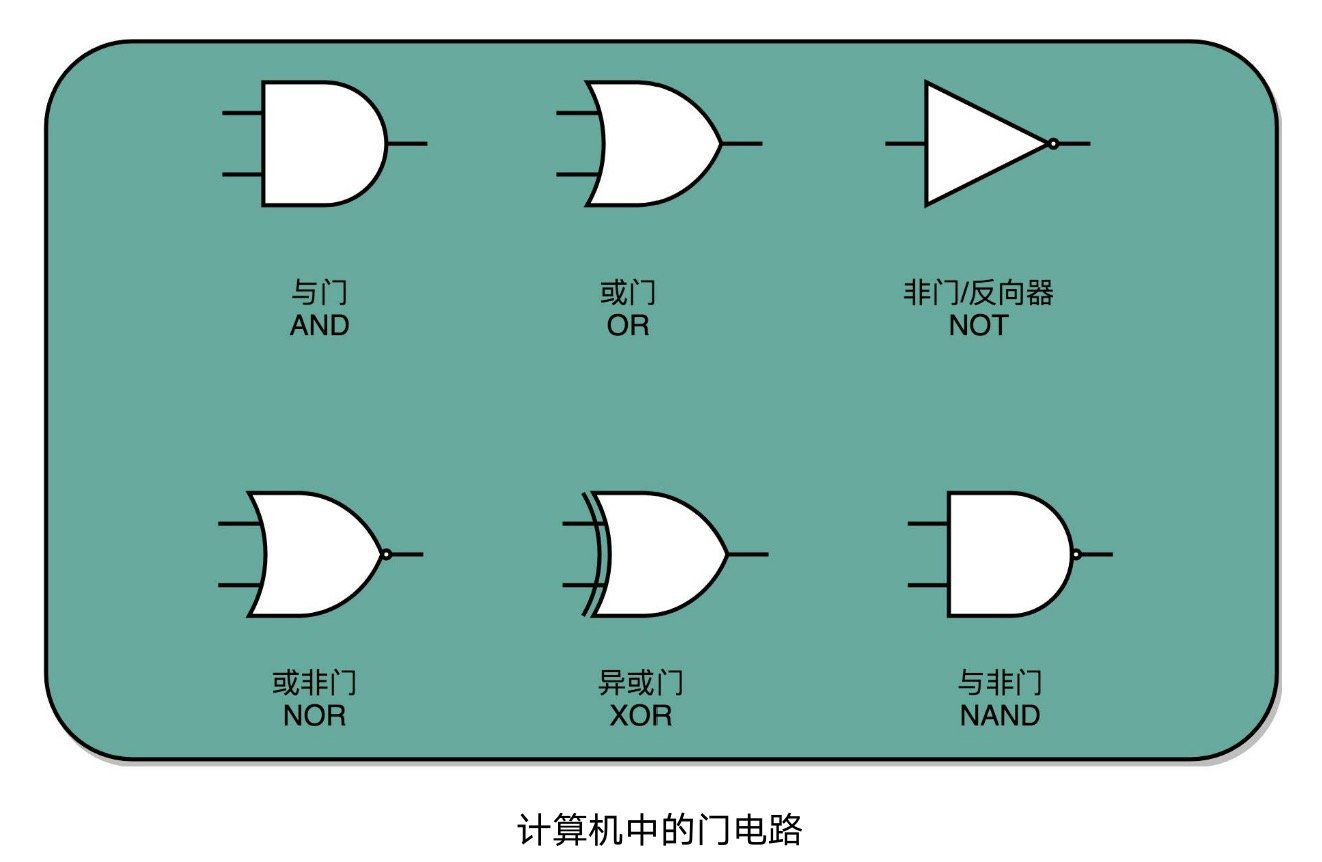

门电路是计算机硬件层面最基础的设计单元,计算机要想实现加法运算,也要利用这些门电路。

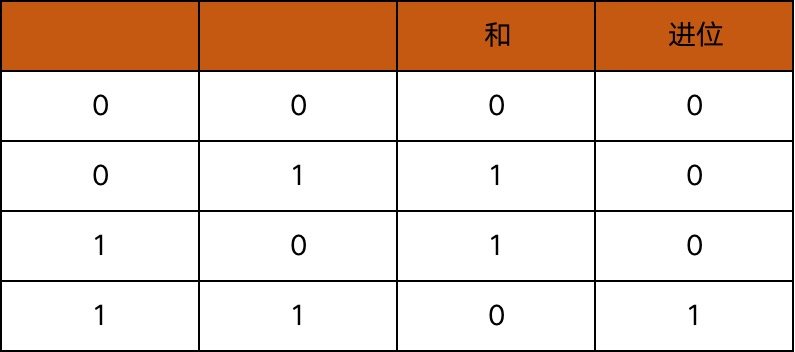

我们在做十进制的加法时,是逢十进一,同样的,在二进制的加法中,就是逢二进一。从下表中可以看出,两个 1 bit 位的二进制数相加的和等于这两个数做「异或」操作的结果,而产生的进位则等于这两个数做「与」操作的结果。

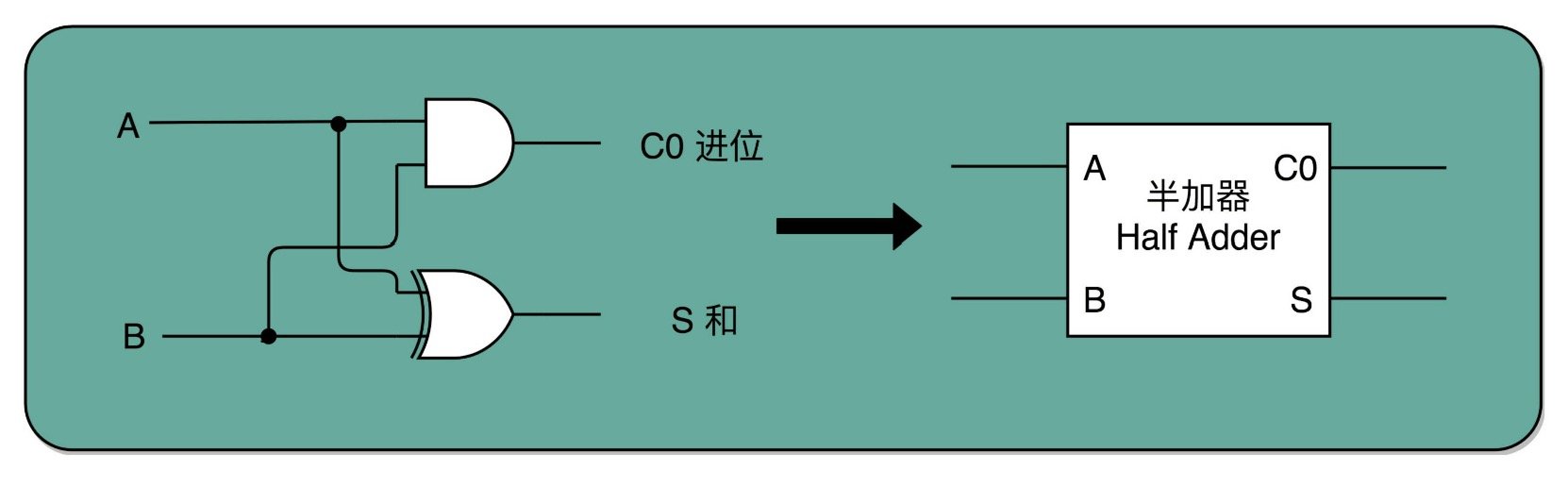

根据上述特点,可以很容易设计出下面这种电路,实现两个 1 bit 位的二进制数的加法。我们将这种电路称之为半加器。

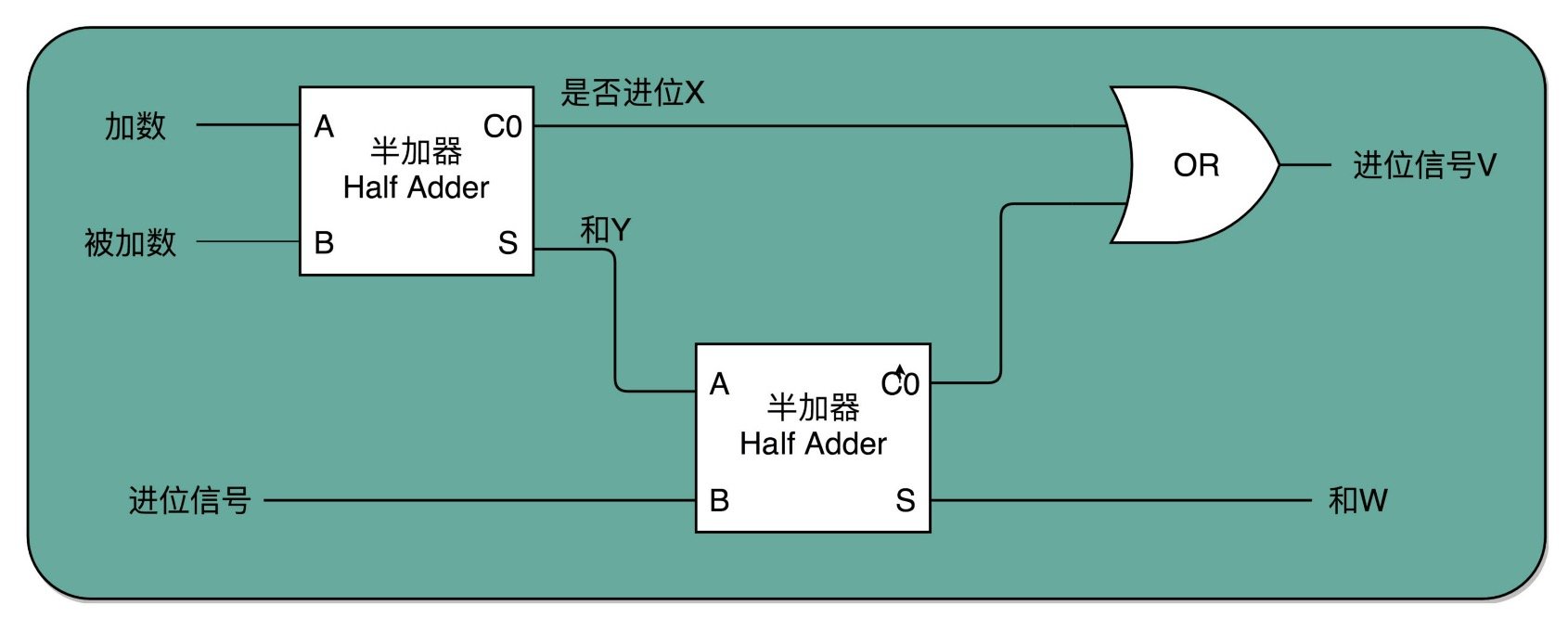

为什么叫半加器呢?因为这个电路只能计算两个 1 bit 位的二进制数的加法,一旦加数的位数变多了,半加器就用不了了。不过不用担心,两个半加器与一个或门组合,便可得到一个全加器,如下图所示。全加器能接收三个输入,分别是两个 1 bit 位的加数和一个进位信号,输出一个和以及一个进位,输出的这个进位可以作为下一个全加器的输入。虽然一个全加器也只能计算 1 bit 位的加法,但是,8 个全加器串联起来就可以实现两个 8 bit 位数的加法了,最后一个全加器的进位输出信号还可以作为是否溢出的标志位。


所以说,我们在做整数相加的运算时,判断结果是否溢出是得到了计算机硬件层面的支持的。
但是这样实现的全加器也有缺点,就是计算后一位的结果需要依赖前一位的输出,每一个全加器要从右往左依次进行运算,最左边的那个全加器要等他右边的全加器都计算完成后再进行计算。要知道,门电路工作是有时延的,专业术语叫做「门延迟」(Gate Delay),如果把门延迟的时间记为 T,那一个全加器计算进位就需要经历 3T,如果是 8 位的加法器,最高位的计算需要等待前面 7 个全加器的进位结果,也就是需要等待 21T 的门延迟。为了提高计算效率,查尔斯·巴贝奇等人设计了超前进位加法器,一定程度上解决了这个问题,现代 CPU 中普遍使用的都是超前进位加法器。
超前进位加法器
要想理解 CLA(Carry-Lookahead Adder,超前进位加法器)的原理,首先要知道两个概念:生成(generate) 和 传播(propagate)。生成和传播分别代表两种进位类型。
假设 A 和 B 是两个加数, 和 分别代表 A 和 B 从右边数第 i 位上的数,i 从 0 开始计数, 代表第 i - 1 位产生的进位, 。生成指的是无论右边有没有进位,当前位上都会产生进位,比如二进制的 10 + 10,个位上相加得 0,二位(类似于十进制的十位)上相加得 0,产生进位 1,于是我们说二位上是生成的,我们用 表示第 i 位是否生成,其实可以看出来,只有当 和 同时为 1 时,第 i 位才生成,所以 ( 表示 和 做「与」操作);传播指的是由于右边有进位,导致当前位相加时产生了进位,比如二进制的 101 + 111,本来二位上 0 + 1 没有产生进位,但是由于个位上两个 1 相加产生了进位,导致现在二位上其实是 0 + 1 + 1,由此产生了进位,这种情况我们称之为传播,用 表示第 i 位是否传播,不难发现, 和 只要有一个为 1,第 i 位就会传播,所以 ( 表示 和 做「或」操作)。
下表展示了 A 和 B 相加时第 i 位上生成和传播的各种情况(别忘了, 代表第 i - 1 位产生的进位):

生成和传播决定了 A、B 相加时某一位上会不会产生进位,即 。例如,两个 4 bit 位的数相加时,我们可以得到以下等式:
把 代入 , 代入 , 代入 ,可以得到下面这个展开的等式:
因为 和 都是由 和 计算出来的,并且 ,所以 都可以直接通过电路算出来,无需等待前面的计算结果,得到 之后,再将与、输入全加器,即可得到每一位上的计算结果。与原始的全加器从右往左依次计算相比,CLA 效率要高很多。

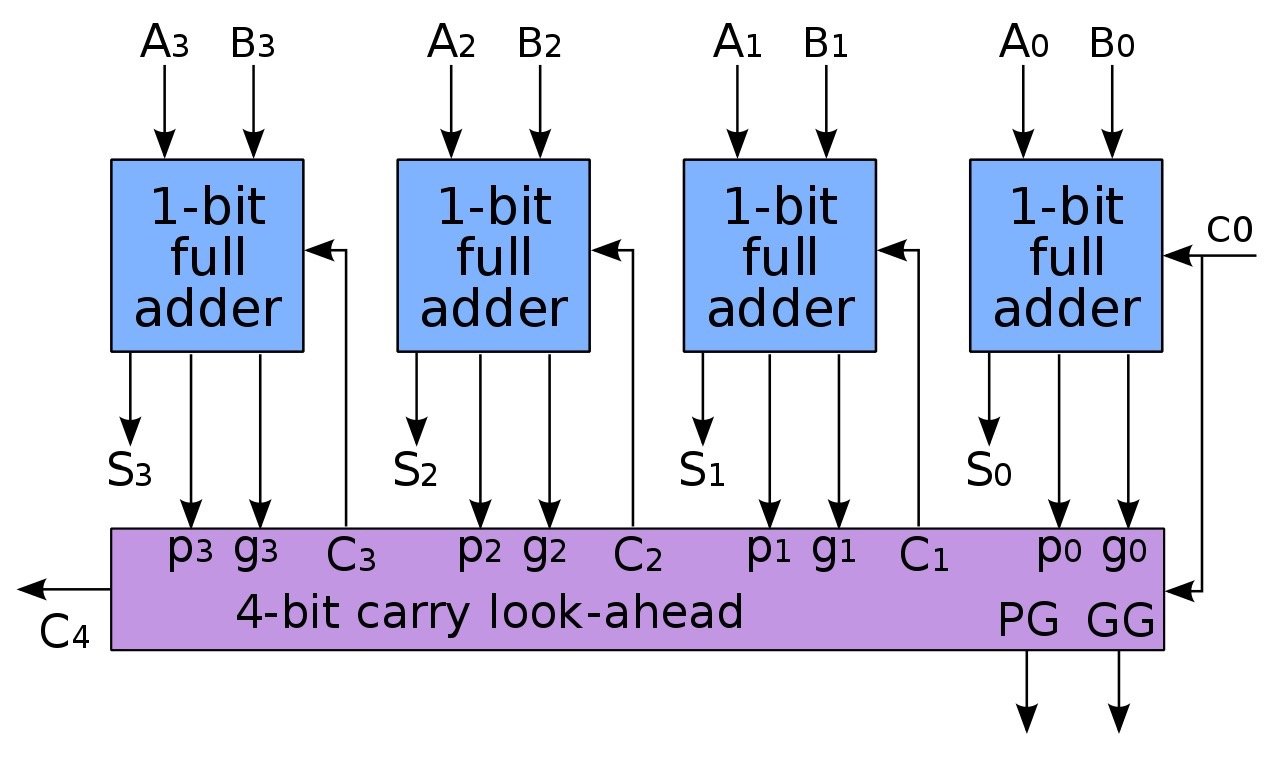

由于 CLA 的电路实现比较复杂,且位数越多越复杂,所以一般以 4 个全加器为一组,组成一个 CLA,再将多个 CLA 组合起来,组成超级 CLA,实现多位二进制数的加法运算。

在 CLA 的基础上,又进一步演化出了曼彻斯特进位链,低位可以共享高位的逻辑电路,计算当前位的进位,节省了电路数量。
下面是用 Java 模拟的超前进位加法器的计算过程。
